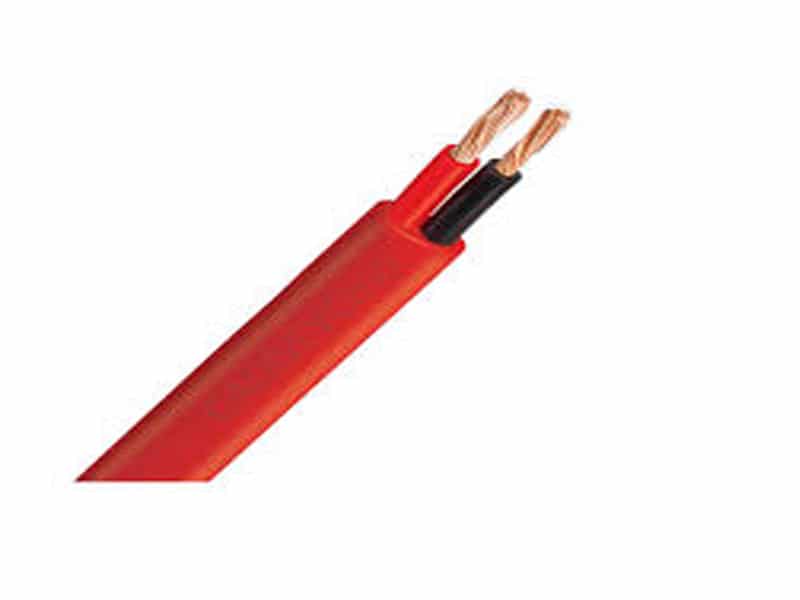

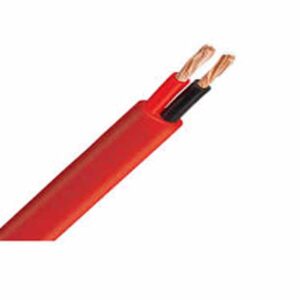

DÂY ĐIỆN VCmo-CADIVI

5.00 trên 5 dựa trên 1 đánh giá

Tổng quan

Dây cáp điện ruột đồng bọc nhựa PVC (có hoặc không có vỏ) dùng cho các thiết bị điện dân dụng.
Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ…) tại các vị trí:
Lắp cố định trên tường, trên trần, trên sàn.
Lắp âm trong tường, trong trần, trong sàn.
Hoặc chôn trong đất.
TCVN 6610-3 / IEC 60227-3
TCVN 6610-5 / IEC 60227-5
TCVN 6612 / IEC 60228
JIS C 3307; JIS C 3102
AS/NZS 5000.1; AS/NZS 1125

Danh mục: SẢN PHẨM, Cáp điện Từ khóa: DÂY ĐIỆN VCmo-CADIVI

Mô tả
Đánh giá (1)

CẤU TRÚC CÁP DÂY ĐIỆN VCmo-CADIVI

ĐẶC TÍNH KỸ THUẬT DÂY ĐIỆN VCmo-CADIVI

TECHNICAL CHARACTERISTICS

Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160 ^OC.

Maximum conductor temperature for normal operation is 70 ^OC.
Maximum conductor temperature for short-circuit (5 s maximum duration) is 160^OC.

5.4-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VCmo – 300/500 V

THEO TCVN 6610-5/IEC 60227-5

TECHNICAL CHARACTERISTICS OF VCmo – 300/500 V

ACCORDING TO TCVN 6610-5/IEC 60227-5

Ruột dẫn-Conductor			Chiều dày cách điện danh định	Chiều dày vỏ danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Chiều dày vỏ danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Nominal thickness of sheath	Approx. wire dimension	Approx. mass
mm²	N⁰ /mm	Ω/km	mm	mm	mm	kg/km
2 x 0,75	24/0,20	26,0	0,6	0,8	3,9 x 6,3	42
2 x 1	32/0,20	19,5	0,6	0,8	4,1 x 6,6	49
2 x 1,5	30/0,25	13,3	0,7	0,8	4,6 x 7,6	66
2 x 2,5	50/0,25	7,98	0,8	1,0	5,6 x 9,3	102
2 x 4	56/0,30	4,95	0,8	1,1	6,4 x 10,6	143
2 x 6	84/0,30	3,30	0,8	1,2	7,2 x 11,9	195
